古德洛丝网填料
材质 : 不锈钢304 321 316 316L、铜、铁丝
品牌 : “精填”牌
产品详情
产品评论(0)

古德洛丝网填料

1、产品简介

古德洛丝网填料属于规整丝网填料。可用各种材质(不锈钢、铜或塑料等)0.12mm的细丝,按照特定的编结方法编制成丝网,然后将丝网压平,滚压成波纹,按照所需的塔径大小,以径向方向缠绕成卷,安装在塔内。在安装时,将两条带网波纹交叉迭合在一起,再将带缠绕成圆柱状,直径与塔径相同,装填在塔同路人与塔壁紧密配合。或将金属丝网截成长条带后压成波纹,然后将两条波纹带相反放置,按塔内径卷成圆饼(盘高约为100-200mm),卷好后用金属网包扎起来构成一盘填料,已在直径2米以上的塔器中大批使用,适用于真空精馏。

古洛德填料属丝网填料,由于丝网的毛细作用,使液体充分润湿,在丝网表面形成液膜或细小的液滴,为些增加了气液接触面积。而且填料的压降较低,持液量小,所以该填料属于高效、低压降及具有高弹性范围的一种规整型丝网填料。

2、产品优点

古德洛填料每米填料可提供十几块理论板,其效率是一般填料的2-5倍,而且每块理论板的压降小,可低于13.3Pa(0.1mmHg)/每块理论板。该填料具有较宽的液流范围,其弹性范围大。由于该填料的效率高,与一般填料塔相比所需要的填料体积比较小,故比较经济,安装也比较简单。

3、使用特点

古德洛丝网填料应用塔要求初始分布较均匀。为了保证塔的效率、避免放大效应,通常塔径在400mm以下,当填料装填高度相当于6-10倍塔径时,需设置再分布器;当塔径大于400mm时,每隔3-4倍塔径的高度设置再分布器,以便回流液均匀分布到整个塔填料的截面上。产品应用于工业装置三百多台,使用的最大直径为1.73米,使用流量范围为0.047-14.4m3/m3.h,气相的通量范围为0.015-0.52m/s.一般在工业塔中理论板的当量高度在90-220mm范围内,而每块理论的压降约在4-80Pa范围。要求设计专门的分布器:一种是溢流堰型,每平方英尺(0.0929m224个喷淋点;另一种是毛细效应型,每平方英尺上有300个喷淋点。应用毛细效应可显著降低等板高度。由于塔填料是分段填装,所以每隔2米都需要有一只分布器。

4、应用试验

格里奇公司对古德洛填料进行了实验测定,其典型的性能数据在75mm直径的塔中测得。体系为苯-二氯乙烷,在全回流条件下测得的理论板数及压降数据可知,该填料每米可提供10块理论板,在接近泛点时,其压降为1.332Kpa,而在80-90%泛点速度时,其压降仅为0.75 Kpa

5、产品应用

古德洛填料主要用于真空到常压的蒸馏,在香料、农药、药物的蒸馏及树脂、纤维、染料等工业的回收塔中得到应用,也可在气体净化装置中,例如含硫空气的净化、汽液两相分离、三相分离器汽液过滤网丝网填料使用。有关特性数据如下:

最小操作压力:13.3-133.3Pa(0.1-1mmg),绝压;

喷淋密度:1200-11200L/m2.h

持液量相当于填料体积的10%

气相动能因子:F=0.05-1.7;

等板高度:50-150mm;

工程上单塔所能达到的理论板数:150块;

强度上允许一次支撑填料高度:2米。

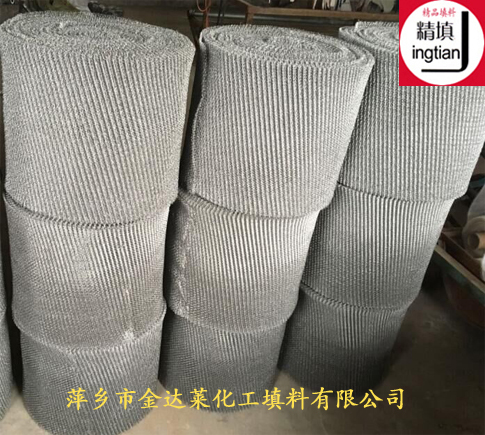

古洛德丝网填料 6183.jpg

不锈钢304古洛德丝网填料原材料-不锈钢汽液过滤网

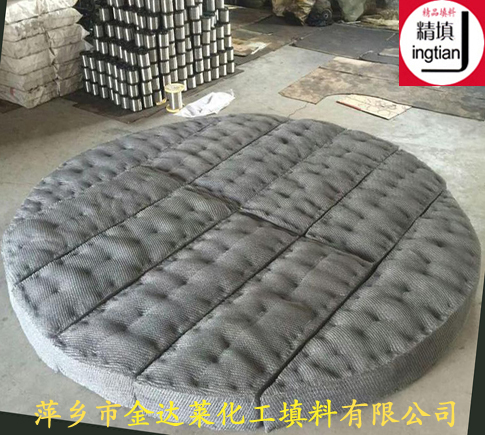

古洛德丝网填料 6185.jpg

古洛德捕雾器丝网填料(丝网除沫器丝网填料)

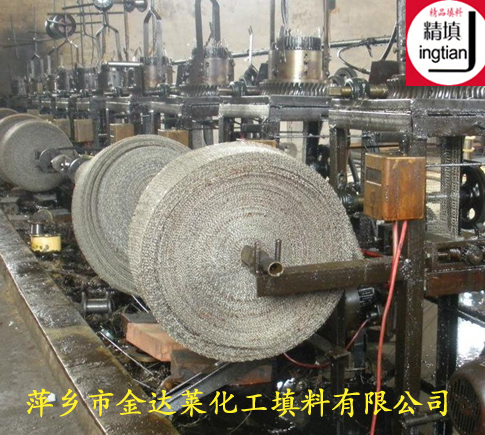

古洛德丝网填料 6184.jpg

古洛德丝网填料生产现场
