BX500金属丝网波纹填料

1、产品介绍

BX500金属丝网波纹填料的比表面积为500 m²/m³,相当于50mm2英寸)金属鲍尔环的4.5倍,而密度仅为鲍尔环的40%,空隙率高。由于材质采用0.140.150.160.18mm的不锈钢304316L321等金属丝编织而成,具有非常良好的耐介质腐蚀性能。

BX500金属丝网波纹填料与所有金属丝网波纹填料一样,操作时回流在该填料表面以一种通畅的“Z”字形运动,沿网面而下。由于丝网强烈的毛细作用,填料表面就形成了均匀完整的薄膜,液膜厚度仅0.08mm,气体通过规则的倾斜通道上升,流体阻力小,因为填料盘彼此交错90°排列,气液两相均匀分布在塔截面上,也易于传质,表面湿润均匀,即使喷淋密度为0.2m3/m2.h也能达到完全湿润,产品径向扩散良好,沿程阻力低。

2、填料理化性能指标

BX500金属丝网波纹填料理化性能

填料型号

材料

峰高

h

波距

mm

比表面积

m²/m³

倾斜角度

空隙率

%

F因子

m/s

[Kg/m3]0.5

理论板数

no/m

压力降

Pa

700

(CY型)

不锈钢

4.3

7.3

700

45º

85-90

1.3-2.4

6-9

67

500

(BX型)

6.3

10.2

500

30º

95

2-2.4

4-5

40

700

(CY型)

黄铜

4.3

7.3

700

45º

87-90

1.3-2.4

6-9

67

500

(BX型)

6.3

10.2

500

30º

95

2-2.4

4-5

40

700

(CY型)

铁丝

4.3

7.3

700

45º

87-90

1.3-2.4

6-9

67

500

(BX型)

6.3

10.2

500

30º

95

2-2.4

4 -5

40

250

(AX)型

不锈钢

12-15

23

256

30

95

2.5-3.5

5

10-40

丝径:0.1250.130.150.17mm

目数:6080

产品执行标准

HG/T21559.3-2005     不锈钢丝网波纹填料

3、产品特性

1)、分离效率:BX500金属丝网波纹填料高,每米填料可达5块理论塔板,而且随操作压力和工作负荷的降低而上升,由于壁效应,小直径塔效率略有提高,其工作负荷通常在液泛点的50%-80%之间;

2)、压力降:塔径在300mm以上时,BX500金属丝网波纹填料在工作负荷下,每米填料约200Pa1.5mmg),每块理论板压降仅40Pa0.3mmg),充分显示了阻力小的特点;

3)持液量:500型填料另一个特点是填料持液量小。在工作负荷下,约为填料体积的4.2%,液泛时约为填料体积的5.5%,这一特性带来一系列好处:一是对难分离物系持液量低会缩短生产用的平衡时间,当发生意外停止操作时,恢复浓度平衡的时间也缩短了;二是持液量低塔内存料量少,有利于昂贵产品的分离;三是对热敏性介质的蒸馏意义更大。因为物质分解的主要原因就是温度或压力、停留时间,意味着介质在塔仙的停留时间短。压降小意味着操作压力降低,将使分解速率减小。

4)、产品应用

 BX500金属丝网波纹填料压降小、效率高,持液量低、操作弹性大、放大效应不明显等优点,技术经济性能优越,特别适应于热敏性、难分离物系的真空精馏,尤其是操作压力低于200KPa70mbar)工况,产品主要应用于:

1)、石油化工及一般化工:各种乙醇-胺系统(123,乙醇胺),各种乙二胺系统,塑料单体(已内酰胺、DMTMDI、苯乙烯等),各种高级醇系统,各种乙二醇醚系统,各种甲酚系统,各种胺系、甘油硬脂酸、各种高沸点溶剂和各种高沸点烃等。

2)、香料工业:薄荷醇、香叶醇、橙花醇等。

3)医药工业:各种维生素系统。

除以上使用场合外,BX500金属丝网波纹填料还可在压力降又要求低的场合、总高度希望低的场合、间歇操作和连续操作的塔器、为工业放大而设置的试验塔、玻璃塔、要求持液量小、加热介质温度受限制、改造现有塔,要求提高效率及节能和吸收有机蒸汽等。

5、产品包装

  一般采用纸箱包装或简易木箱、牛皮纸等进行包装。

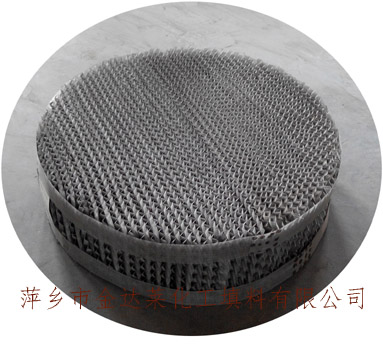

BX500金属丝网波纹填料

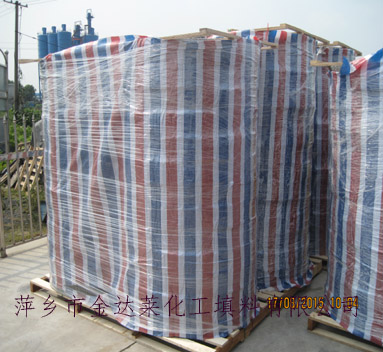

            500型金属丝网填料托盘包装
