双层金属丝网波纹填料

1、几何结构特点

   双层金属丝网波纹填料由双层80-100目不锈钢丝网重叠在一起轧成波纹片,相邻波纹片方面相反,制作成一定高度的圆柱体,经去污处理,相邻两盘交错90°装入塔内。双层丝网主要是为了加强毛细作用,使液体更具良好的湿润,均匀地分布于整个填料丝网表面。达到提高分离效率的目的。双层金属丝网波纹填料与单层700型金属丝网波纹填料在几何结构上基本相同。它是彼此平行、垂直排列的波纹网片组成的盘形规整填料。因而,即使水等表面张力大的液体,在很低的液体负荷下也能均匀布膜。从而,可比单层网能显著提高分离效率。

2、双层丝网波纹填料特性参数

填料类型




峰高



mm




比表面积



m2/m3




空隙率



%




气体动能因子(m/s(kg/m3)0.5




理论板数块/m




等板高度



mm




每块理论板压降



Pa/m(mmHg)




分离功



F.m




不锈钢双层100




3.5




820




83.6




1.7




26




38.5




360.27




44.2




不锈钢双层100




3.5




820




83.6




1.7




22




38.5




32




42




单层丝网



80




3.5




820




87.5




1.7




12




83.3




66.70.5




20.4



   双层丝网波纹填料由于填料表面得到充分的润湿,其传质性能完全符合丝网波纹填料的一般规律,即传质效率随随负荷的减少而上升,其分离效率比单层丝网波纹填料提高1.4倍,每米填料的压降比单层丝网波纹填料略高些,便每块理论板压力降就显得小多了,只有单层比网波纹填料的40%

3、产品应用场合

   双层金属丝网波纹填料是针对不锈钢材质某些物系润湿性能差,表面处理强化技术又尚无成熟的方法而开发的。因此对于一些特殊要求的塔器。虽然用材料比单层增加一倍,但分离效率成倍提高。例如,反应堆稀释重水再浓缩装置,必须提高分离效率,降低塔高和体积,使用这种填料可以减少厂房高度和占地面积。另外,对无高网目的丝网材料、又需要高的分离效率的情况下,用双层网叠加制成波纹填料,取得较好的效果。

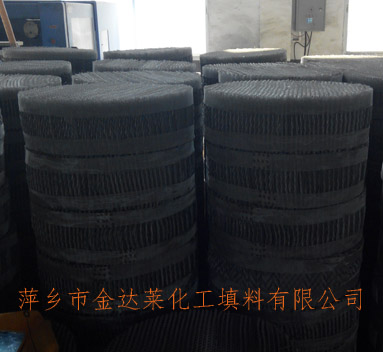

304双层金属丝网波纹填料

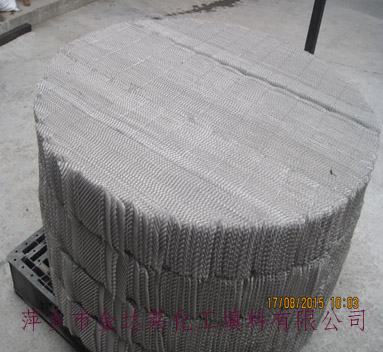

     304不锈钢金属双层金属丝网波纹填料

不锈钢双层丝网波纹填料

       316L不锈钢双层金属丝网波纹填料
