700型金属丝网波纹填料

1、几何特性

700型金属丝网波纹填料相当于国外CY型金属丝网波纹填料。它是国内外金属丝网波纹填料中应用较广泛的一种。我国已应用数万座丝网波纹塔器,大部分都是700型填料。其主要特性参数如下表:

700型金属丝网波纹填料的特性参数

填料型号

材料

峰高

h

波距

mm

比表面积

m²/m³

倾斜角度

空隙率

%

F因子

m/s

[Kg/m3]0.5

理论板数

no/m

压力降

Pa

250

(AX)型

不锈钢网

12-15

22-24

256

30

95

2.5-3.5

5

10-40

700

(CY型)

4.3

7.3

700

45º

85-90

1.3-2.4

6-9

67

500

(BX型)

6.3

10.2

500

30º

95

2-2.4

4-5

40

700

(CY型)

黄铜网

4.3

7.3

700

45º

87-90

1.3-2.4

6-9

67

500

(BX型)

6.3

10.2

500

30º

95

2-2.4

4-5

40

700

(CY型)

铁丝网

4.3

7.3

700

45º

87-90

1.3-2.4

6-9

67

500

(BX型)

6.3

10.2

500

30º

95

2-2.4

4 -5

40

丝径:0.1250.130.150.17mm

目数:6080

产品执行标准

HG/T21559.3-2005     不锈钢丝网波纹填料

700型金属丝网波纹填料外观及材质均与500型填料相同,不同之处在于填料波纹峰高的减少和流体通路对塔轴线倾斜角的增大。瑞士苏尔寿公司对700型填料进行了深入的研究,获得了完整的结果,我国也进行了比较系统的测定与归纳。

2、产品主要特点

700型金属丝网波纹填料具有如下特点:

1)、蒸汽负荷与液泛限与500型填料相似,液泛点不明显,所以往往把液量开始影响压降的一点称为液泛限。蒸汽负荷超过液泛限时仍有一定效率,但阻力很大,此进填料的分离能力低于最大值,故实用意义不大,一般最经济操作点(工作负荷那分离能力最大的操作点)取液泛限的75%

2)、液体负荷:由于金属丝强烈的毛细作用,最低液体负荷几乎不存在,但液体负荷低于0.2t/(m2.h),填料表面难以形成均匀液膜。在真空精馏中,液体负荷小于10t/(m2.h),一般不影响填料性能,通常认为最大液体负荷12t/(m2.h)

3)、压力降:在正常工作负荷时,700型金属丝网波纹填料每米压力降为667Pa5mmg),相当于每块理论板66.7Pa0.5mmg)。这不但比塔板低得多,而且与一般填料如50mm鲍尔环等相比也是小的。另外压力降随蒸汽负荷增加而沿平滑曲线上升,即使液泛,也没有急剧增大,这表明其流体力学性能比较稳定。

4)、持液量:产品表面的液膜仅为0.08mm,尽管其比表面积较大,但其持液量却很小,其工作负荷持液量仅为填料体积的6%,液泛负荷持液量为填料体积的8%。

5)、传质性能:700型丝网填料分离效率高,对一般有机介质而言,操作压力2.37~40Kpa

(20-300mmHg)范围内,在工作负荷条件下,每米填料达10块理论塔板。即使在液泛限以上,仍有一定分离效率。蒸汽负荷减少或操作压力降低,其填料效率反而上升,充分体现了700型填料的良好润湿性能。由于有机介质大多数表面张力较小,易润湿填料表面,所以在分子量100-200的范围内,效率基本上与介质无关。

3)、产品应用

       700型金属丝网波纹填料比表面积大、效率高,一般用于同位素分离或需要大量理论板数的难分离物系的精馏分馏。这些物系分离往往需要上百块理论板,也常用于高度受到严格限制或者要求达到高纯度产品的场合,如:硝基甲苯同分异构体(对、邻、间位)、双戊烯同分异构体、四氟乙烯单体、试剂酒精、脂肪醇、高纯氧、氟化氢、甲醇、窄馏分油墨溶剂油、乙-丙基吡啶、同位素、松节油、C3-C10a烯混合物及仲醇、三甲基乙酰乙酸乙酯、异丙醇、异丁醇、轻蜡油和重蜡油(单碳烷烃分离)、环氧乙烷、C5-C9合成脂肪酸、异辛烷、硝基氯苯同分异构体、甲基氯硅烷、四氯化碳、已二胺、叔丁基间甲酚甲醚、香蓝素、檀香等许多石油化工、香料、医药、染料产品。目前该产品使用范围在不断扩大。

 根据我国应用700型金属丝网波纹填料的工程实践与技术经济分析,其适宜操作压力范围不只是5-100 Kpa(50-1000mbr),而且已扩大到加压及低温精馏的领域。在有腐蚀性或生成沉淀物的场合,以及不易润湿填料的体系中,应用受到限制。

700型金属丝网波纹填料

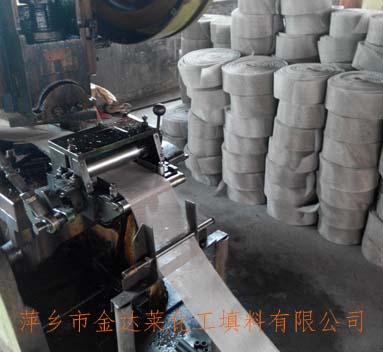

           金属丝网波纹填料生产现场

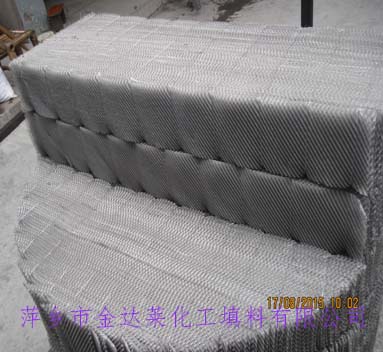

    700型不锈钢304金属丝网波纹填料
